| 品牌: | 南牌 | 描述: | 1、本產品適用于交流額定電壓0.6/1kV ( Uo/U )及以下輸配電線路,可敷設在室內外、溝道中及混凝土管組內,也可埋設在松散土壤中,不能承受機械外力作用,但可接受一定的敷設牽引力。 2、 電纜導體的最高長期工作描述:溫度90°C ;短路時(最長持續時間不超過5s)電纜線芯的最高溫度不超過250°C。 3、 電纜的彎曲半徑,單芯電纜不小于外徑的12倍,多芯電纜不小于外徑的10倍。 4、 電纜敷設溫度應不低于0°C |
聚氯乙烯絕緣型號:VV,VY,VV22,VV23,VV32,VV33
交聯聚乙烯絕緣型號: YJV , YJY , YJV22 , YJV23 , YJV32 , YJV33
規格: 2.5-630mm2
額定電壓: 0.6/1kV
 |  |
 |  |
產品詳細:
產品系列型號:
聚氯乙烯絕緣型號:WV,VY,W22,VV23,VV32,VV33
交聯聚Z烯絕緣型號: YJV , YJY , YJV22 , YJV23 , YJV32 , YJV33
規格: 2.5-630mm2
包括:Z-,N-,ZN-,WDZ-,WDZN-(阻燃級別分為:ZA,ZB,ZC)
型號字母代號定義:
T :銅導體,省略Copper conductor
L :鋁導體Aluminum conductor
V :聚氯乙烯絕緣PVC insulation
YJ :交聯聚乙烯絕緣XL PE insulation
Y或( 3) :聚乙烯或聚烯烴護套PE sheath
V或( 2) :聚氯乙烯護套PVC sheath
鎧裝代號:
2 :雙鋼帶鎧裝Double tape armoured
3 :細圓鋼絲鎧裝Fine steel wire armoured
4 :粗圓鋼絲鎧裝Thick steel wire armoured
6 :非磁性金屬帶鎧裝Non-magnetic metallic belt armoured
7 :非磁性金屬絲鎧裝Non-magnetic metallic wire armoured
R :軟結構Soft structure
Z :阻燃Flame retardant
N :耐火Fire-resistant
W :無鹵Halogen free
D :低煙Low smoke
用途:
動力裝置,工業設備裝置,供電系統等
使用范圍:
適用于額定電壓0.6/1kV動力工業裝置或電力傳輸配電網的固定安裝場合
產品標準:
GB/T 12706、GB/T 19666

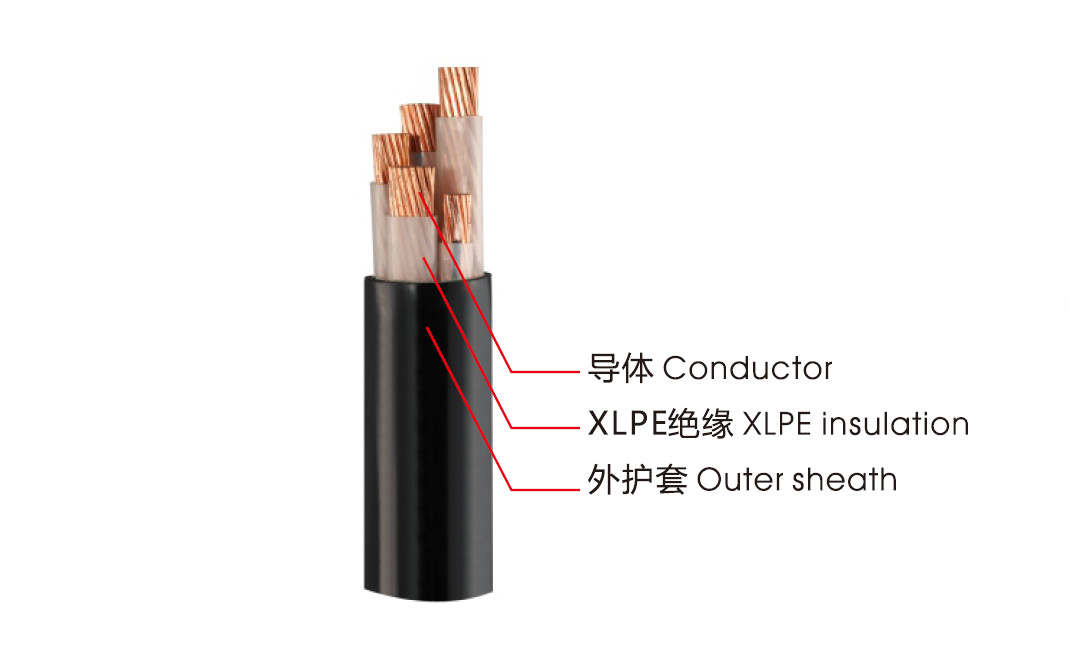

產品結構:
導體:高純度無氧化銅桿或優質鋁桿。
絕緣:絕緣性能優異PVC絕緣料或XL PE絕緣料。
護套:高環保級別PVC護套料或PE護套料。
使用特性:
1、額定電壓:U。/ U為0.6/1kV ;
2、敷設要求:固定敷設;外界溫度宜不低于0°C ;
3、電力電纜導體長期允許的最高工作溫度:
PVC絕緣應不超過70°C ,
XLPE絕緣應不超過90°C ;
4、短路時(最長持續時間不超過5s)電纜導體的最高溫度:不超過250°C ;
5、彎曲半徑如下表:
項目 | 單芯電纜 | 三芯電纜 | ||
| 無鎧裝 | 有鎧裝 | 無鎧裝 | 有鎧裝 | |
| 安裝時的電纜最小彎曲半徑 | 20D | 15D | 15D | 12D |
靠近連接盒和終端的電纜的最小彎曲半徑 (但彎曲要小心控制,如采用成型導板) | 15D | 12D | 12D | 10D |
| 注: D為電纜外徑。 | ||||
賣點:
使用壽命長
耐電壓沖擊
優異的電氣絕緣性能
優異的機械綜合性能
優異的耐熱老化性能
