產品用途:

本產品適用于110-220kV電力輸送電系統中,供輸送電能之用,低煙無占阻燃性能高于國家規定的阻燃標準,廣泛應用于機場、核電站、重點水利樞紐工程、高層建筑、化工、冶金、石油、交通等阻燃性能要求嚴格的場所。

執行標準:

110kV產品標準執行: GB/T 11017和GB/T 19666 ,其阻燃特性符合GB/T 18380要求;

220kV產品執行標準:為GB/T 18890和GB/T 19666 ,其阻燃特性符合GB/T 18380要求。

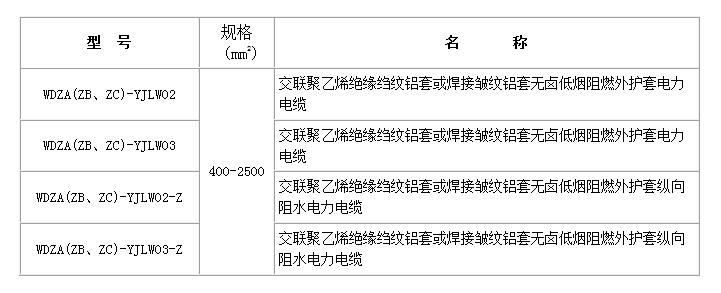

型號及名稱:

110 kV無鹵低煙阻燃交聯電力電纜

220kV無鹵低煙阻燃交聯電力電纜

使用特性:

1、最高額定溫度

電纜導體長期允許最高工作溫度為90°C ,短時過負載最高工作溫度為130°C ,短路時(短路時間為5S )最高工作溫度為250°C.

2、要求

電纜敷設時不受落差限制,敷設時環境溫度不低于0°C ,如環境溫度低于0°C ,應對電纜預熱。

2.1電纜最小彎曲半徑

電纜安裝時: 20D0 ; 運行時: 15D0

注: D0為電纜外徑實測值。

2.2電纜安裝時的軸向最大允許牽引力T (不考慮轉彎處的徑向側壓力)

導體: T=Kx導體截面(kg )

鋁護套:T=Kx鋁護套截面

式中系數K值為,銅導體K= 7kg/mm2 ,鋁導體K=4kg/mm2 ,鋁護套K= 2kg/mm2.

2.3電纜彎曲時的允許最大側壓力P

P=T/R≤500(kg/m) ,式中T為軸向牽引力, R為彎曲半徑。
